Hey millet, millet! 1U 48F fiber yama panellerinin bir tedarikçisi olarak, hasarlı konektörlerle ilgili sorunlardan adil payımı gördüm. Ağınızı bozabilecek yaygın bir sorundur, ancak endişelenmeyin - 1U 48F fiber patlama panelinde hasarlı bir konektörü değiştirme sürecinde size yönelmek için buradayım.
1U 48F Fiber Patch Panelini Anlamak

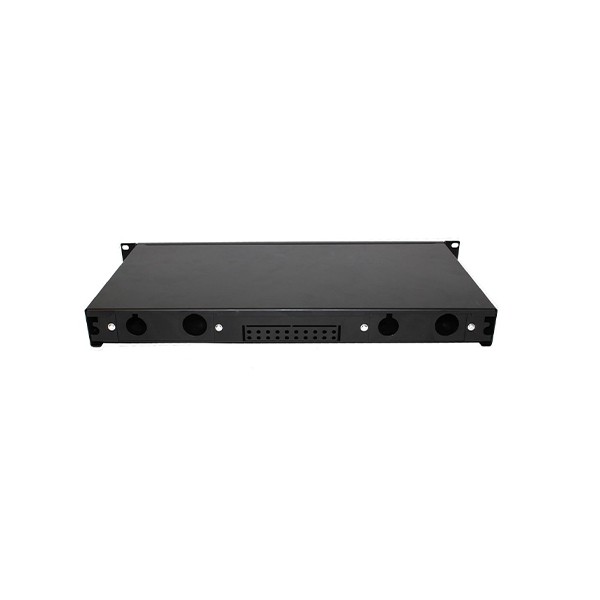

Öncelikle, biraz konuşalım1U 48F Elyaf Yama Paneli. Bu kötü çocuk fiber optik ağlarda önemli bir bileşendir. "1U", 1,75 inç olan raf birimlerindeki yüksekliğini ifade eder. "48F", 48 fiber optik konektöre sahip olabileceği anlamına gelir. Fiber optik kablolarınızı organize etmek ve yönetmek için tasarlanmıştır, bu da gerektiğinde bunları bağlamayı ve bağlantıyı kesmeyi kolaylaştırır.
Ancak bazen, bu konektörler hasar görebilir. Belki kurulum sırasında kaba bir kullanım vardı, ya da belki de zamanla aşınma ve yıpranmış. Sebep ne olursa olsun, hasarlı bir konektör, ağınız için kesinlikle iyi olmayan sinyal kaybına veya parazitlere yol açabilir.
İhtiyacınız olacak araçlar
Konnektörü değiştirmeye başlamadan önce birkaç araç toplamanız gerekir. İşte ihtiyacınız olan şey:
- Fiber Optik Balon:Bu, fiber optik kabloyu temiz ve hassas bir şekilde kesmek için kullanılır.
- Fiber optik striptizci:Bunu fiber optik kablonun dış kaplamasını çıkarmak için kullanacaksınız.
- Konektör Kurulum Kiti:Bu genellikle konektörün kendisini, epoksi ve diğer gerekli bileşenleri içerir.
- Mikroskop:Temiz ve uygun şekilde parlatılmasını sağlamak için lif uç yüzünü incelemek için bir mikroskop gereklidir.
- Temizlik Malzemeleri:Fiber ve konektörü temizlemek için tiftiksiz mendillere ve fiber optik temizleme çözümüne ihtiyacınız olacak.
Hasarlı bir konnektörü değiştirmek için adım adım kılavuz
Artık araçlarınızı hazırladığınıza göre, değiştirme işlemine başlayalım.
Adım 1: Hasarlı konnektörü tanımlayın
İlk adım, hangi konektörün hasar gördüğünü anlamaktır. Bu açık görünebilir, ancak bazen patlama panelinde çok fazla kablo varsa, bazen biraz zor olabilir. Kırık veya bükülmüş bir konektör gibi görünür hasar belirtileri arayın veya bir fiber optik test cihazı kullanarak sinyal kaybını kontrol edin.
2. Adım: Çalışma alanını hazırlayın
Hasarlı konektörü tanımladıktan sonra, çalışma alanınızı hazırlama zamanı. Temiz ve iyi aydınlatılmış olduğundan emin olun. Fiber optik kabloya veya konektöre toz veya enkaz almak istemezsiniz. Araçlarınızı organize bir şekilde yerleştirin, böylece ihtiyaç duyduğunuzda bunlara kolayca erişebilirsiniz.
Adım 3: Hasarlı konektörü çıkarın
Hasarlı konektörü yama panelinden dikkatlice çıkarın. Konnektörü yerinde tutan vidaları veya klipsleri gevşetmek için küçük bir tornavida veya bir çift pense kullanmanız gerekebilir. Diğer konektörlere veya yama panelinin kendisine zarar vermekten kaçınmak için nazik olun.
Adım 4: Fiber optik kabloyu şeritle
Hasarlı konektörü çıkardıktan sonra, fiber optik kablonun dış kaplamasını soymanız gerekir. Elyafın kendisine zarar vermemeye dikkat ederek kaplamayı dikkatlice çıkarmak için fiber optik striptizciyi kullanın. Elyafın yaklaşık 1 ila 1,5 inç göstermesi gerekir.
Adım 5: Elyafı temizleyin
Fiber soyulduktan sonra, açıkta kalan fiberi temizlemek için temizleme malzemelerini kullanın. Fiber optik temizleme çözeltisine batırılmış tiftiksiz bir silme ile nazikçe silin. Bu, bağlantıyı etkileyebilecek kir veya kalıntıları ortadan kaldıracaktır.
Adım 6: Bağlayıcıyı hazırlayın
Ardından, yeni konnektörü konektör kurulum kitindeki talimatlara göre hazırlayın. Bu genellikle epoksiyi karıştırmayı ve konektöre uygulamayı içerir. Uygun bir bağ sağlamak için talimatları dikkatle izlediğinizden emin olun.
Adım 7: Fiberi konektöre yerleştirin
Temizlenmiş fiberi dikkatlice hazırlanan konektöre yerleştirin. Sonuna ulaşana kadar içeri itin. Epoksi kürlenirken fiberi yerinde tutmak için özel bir araç kullanmanız gerekebilir.
Adım 8: Epoksiyi iyileştirin
Fiber konektöre sokulduktan sonra, epoksinin talimatlara göre iyileşmesine izin verin. Bu genellikle epoksi tipine bağlı olarak birkaç dakika ila bir saat sürer.
Adım 9: Bağlayıcıyı cilalayın
Epoksi iyileştikten sonra, konektörü cilalama zamanı. Konnektörün uç yüzünü cilalamak için konektör kurulum kitinde sağlanan parlatma araçlarını kullanın. Bu, optimal sinyal iletimi için pürüzsüz ve düz bir yüzey sağlayacaktır.
Adım 10: Konnektörü inceleyin
Konektör cilalandıktan sonra, konektörün uç yüzünü incelemek için mikroskobu kullanın. Herhangi bir çizik, çatlak veya diğer kusurlara bakın. Herhangi bir sorun bulursanız, parlatma sürecini tekrarlamanız gerekebilir.
Adım 11: Yeni konnektörü takın
Son olarak, yeni konnektörü yama paneline takın. Güvenli bir şekilde sabitlendiğinden ve düzgün bir şekilde hizalandığından emin olun. Doğru çalıştığından emin olmak için bir fiber optik test cihazı kullanarak bağlantıyı test edin.
Diğer Fiber Yama Paneli Seçenekleri
İken1U 48F Elyaf Yama Panelipopüler bir seçimdir, ayrıca başka seçenekler de sunuyoruz.1U 24F Fiber Yama Panelive1U 96F Elyaf Yama Paneli. Bu paneller farklı ağ gereksinimleri için uygundur, bu nedenle belirli ihtiyaçlarınız varsa, bunları kontrol etmekten çekinmeyin.
Daha fazla bilgi için bize ulaşın
Hasarlı bir konektörü 1U 48F fiber yama panelinde değiştirme hakkında herhangi bir sorunuz varsa veya ürünlerimizi satın almakla ilgileniyorsanız, ulaşmaktan çekinmeyin. Tüm fiber optik ihtiyaçlarınızda size yardımcı olmak için buradayız. İster küçük bir işletme ister büyük bir işletme olun, sizin için doğru çözümlere sahibiz.
Referanslar
- Fiber optik ilişkisi (FOA). Fiber optik kurulum ve test.
- Corning. Fiber optik konektör kurulum kılavuzu.
